1、產品簡介：
上懸式移動格柵除污機是近年來一種新型格柵除污設備，與傳統的格柵除污機相比具有投資少、運行可靠、一機多用、操作方便、維護成本低等諸多優點，已經在給排水和污水處理行業中嶄露頭角，廣泛被選擇采用。移動式格柵除污機以其本省具有的技術性能方面的獨特優越性，將成為今后環保水處理裝備的主導產品。

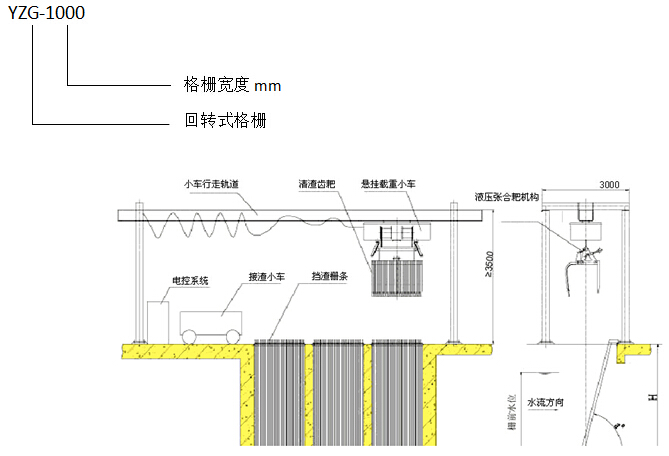

2、型號表示方法：

3、工作原理：
設備主要包括：抓斗裝置、懸掛小車、行車軌道、變頻調速系統、傳感器組合系統、液壓系統等。
通過設置于懸掛小車上方的驅動裝置，帶動小車沿軌道平面移動，并通過變頻系統和光電傳感器組合系統確保懸掛小車在格柵面范圍內移動位置的準確度。當?shù)竭_(dá)預定格柵除渣位置后，利用卷揚機工作原理，懸掛小車內的減速系統按照設定好的指令啟動，帶動兩組鋼絲繩卷筒，使出渣耙齒在牽引下實現上下運動，同事采用同步齒輪傳動系統實現液壓軟管與鋼絲繩卷筒同步運動，當除渣齒耙抵達格柵底部時，預設高程控制系統發出停機，并提供液壓系統電機工作指令，使除渣齒耙按照預定的閉合角度關閉弧形齒耙撈渣，同時指令提升電機提升除渣齒耙；齒耙到達預設提升高度后，控制系統指令載重小車。
整個系統由PLC控制，可以實現全程自動化控制。
4、設備特點：
上懸移動式格柵除污機打破了傳統粗格柵的設計，采用了許多新技術。獨特的行車導軌設計使其滿足各種場地的要求，由于其設計簡單，所以不需要任何土建施工改動方面的花費，也是現系統設備更新?lián)Q代的理想選擇。設備主要由載重滑車及抓斗裝置組成，一臺 上懸式移動式格柵除污機可服務于多組格柵，行車導軌上裝有限位感應位置，可使滑車準確停止在每個抓污點處抓污。抓污的獨特設計可使抓斗在抓污時與格柵柵條緊密嚙合，因而可去除格柵周圍毛發壯污物及纏繞物。由于軌道橫跨在取水口處，使格柵平臺非常干凈。所有控制纜線也延其布置，所以整體外觀非常清潔。抓斗的提升與下降不需要任何軌道裝置，所以減 少了因摩擦而引起的能耗損失。由于電控水平高（采用了ＰＬＣ控制，觸摸屏操作）而機械結構極為簡單，故設備穩定性極高，維修簡便，維護量極低。污水型抓斗采用背網式結構，這樣在攔截許多大型污物時也同時去除了細小懸浮物，可大大降低后面細格柵的工作負荷。
5、技術參數
本產品技術參數詳見下表：
